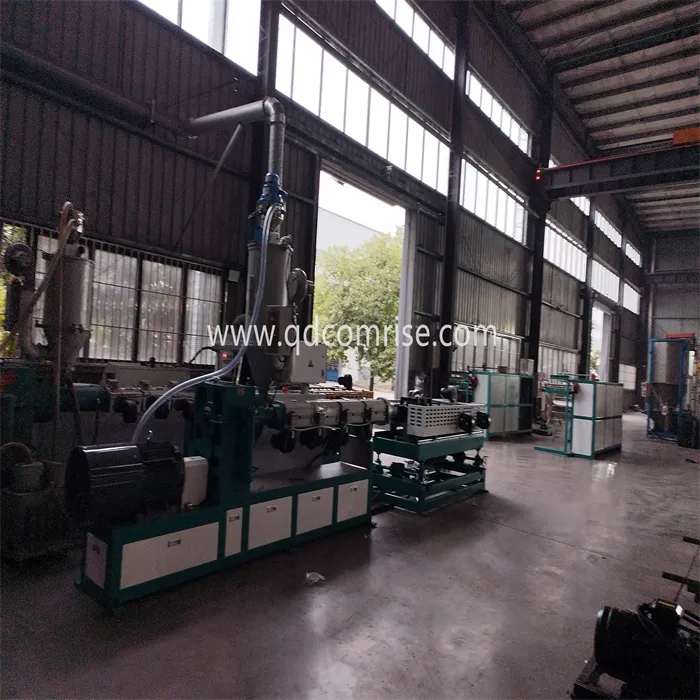

Extrusora de tubo ondulado

Componentes e recursos de chaves de extrusão de tubos corrugados:

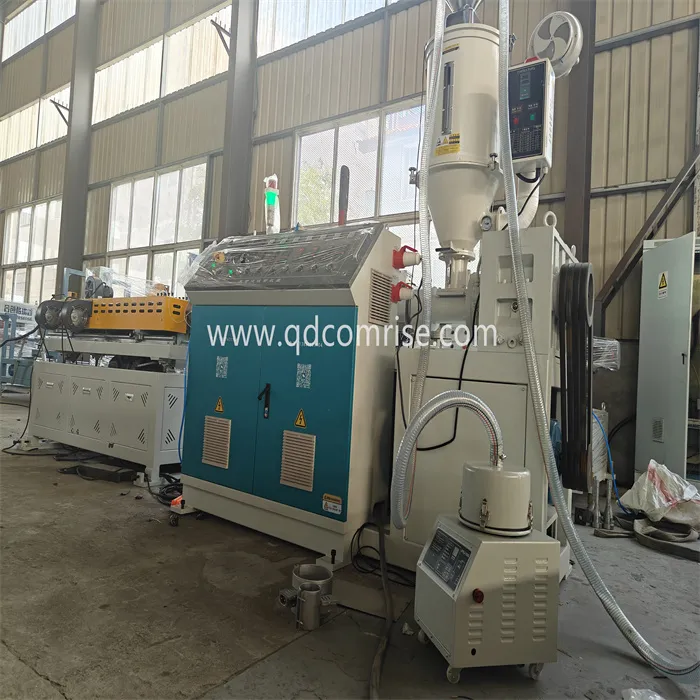

1. Unidade de extrusor:

  Barril e parafuso: a extrusora de tubo ondulado consiste em um barril com um parafuso rotativo dentro. A matéria -prima (geralmente grânulos de plástico ou metal) é alimentada no barril, onde é aquecido e derretido.

  Aquecedores e controle de temperatura: o barril está equipado com aquecedores e sistemas de controle de temperatura para garantir que o material seja derretido uniformemente.

2. Die Head:

  O material fundido é forçado através de uma cabeça de matriz, que molda o material em um tubo contínuo.

3. Unidade de formação de ondulação:

  A unidade de formação de extrusora de tubo ondulada consiste em uma série de moldes ou formando blocos de molde que moldam o material de Melton no padrão ondulado desejado, quando sai da cabeça da matriz.

  Sistema de resfriamento: o tubo corrugado é resfriado usando sistemas de resfriamento de ar ou água para solidificar a forma.

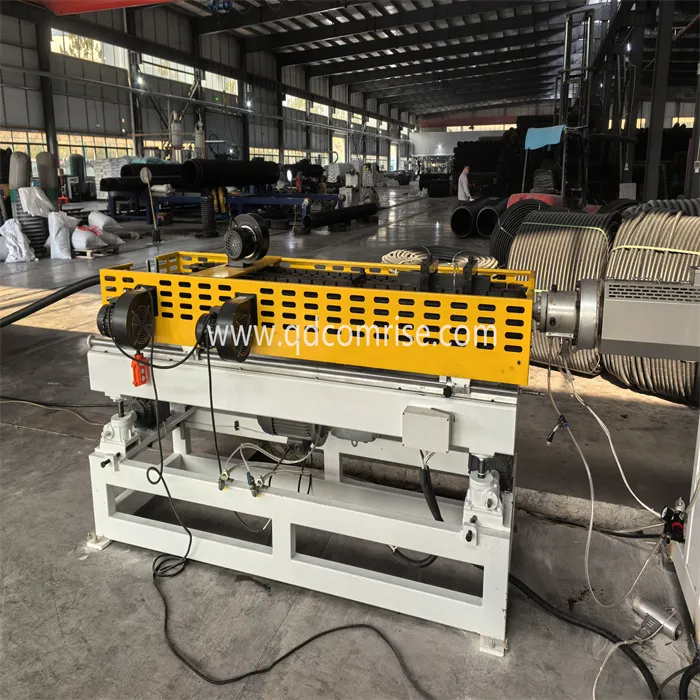

4. Mecanismo de puxar e corte:

  Puller: Um mecanismo de tração garante a extrusão contínua do tubo ondulado a uma velocidade consistente.

  Unidade de corte: o tubo é cortado nos comprimentos desejados usando uma unidade de corte, que pode ser uma serra ou um cortador sem chip.

5. Sistema de controle:

  PLC (controlador lógico programável): As extrusoras de tubo de corruagem modernas estão equipadas com PLCs para controle preciso sobre o processo de extrusão, incluindo temperatura, velocidade e comprimento de corte.

  HMI (interface humana-máquina): Um HMI permite que os operadores monitorem e ajustem os parâmetros da máquina com facilidade.
